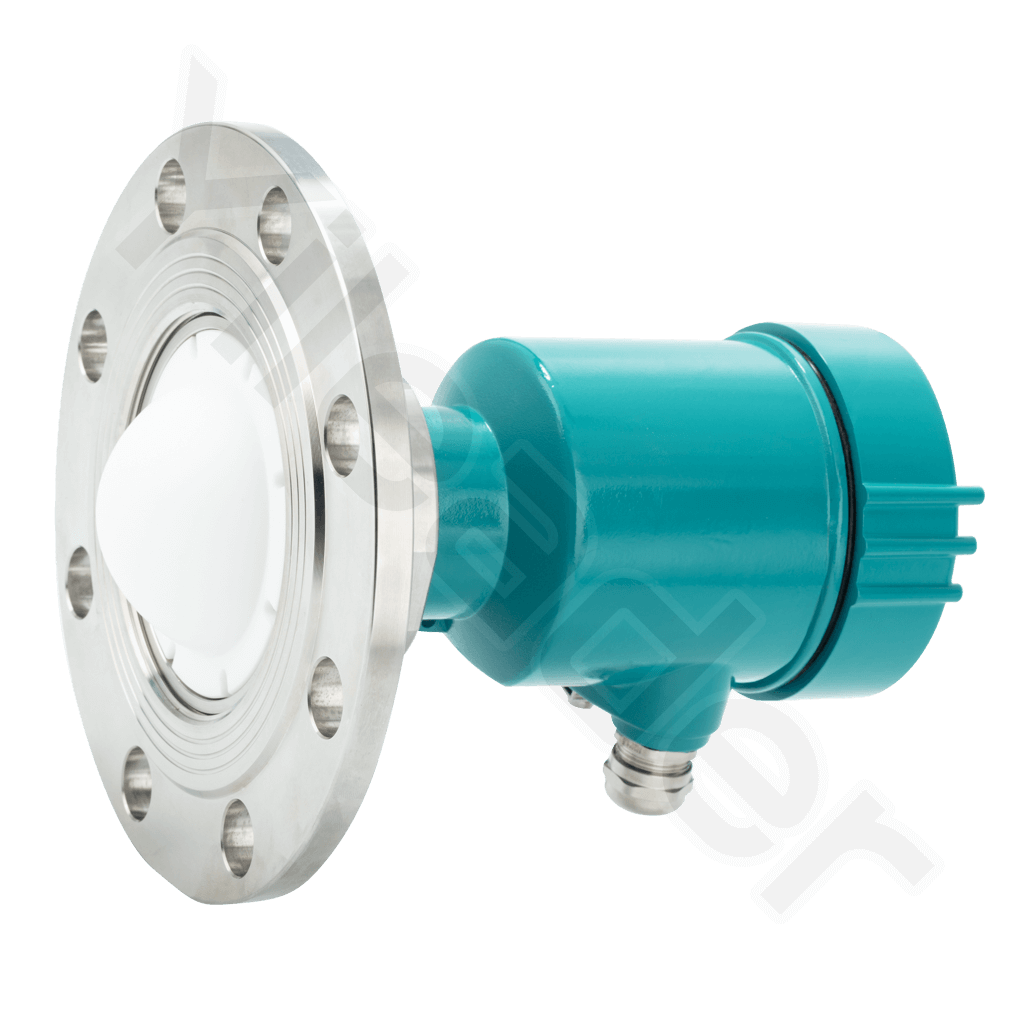

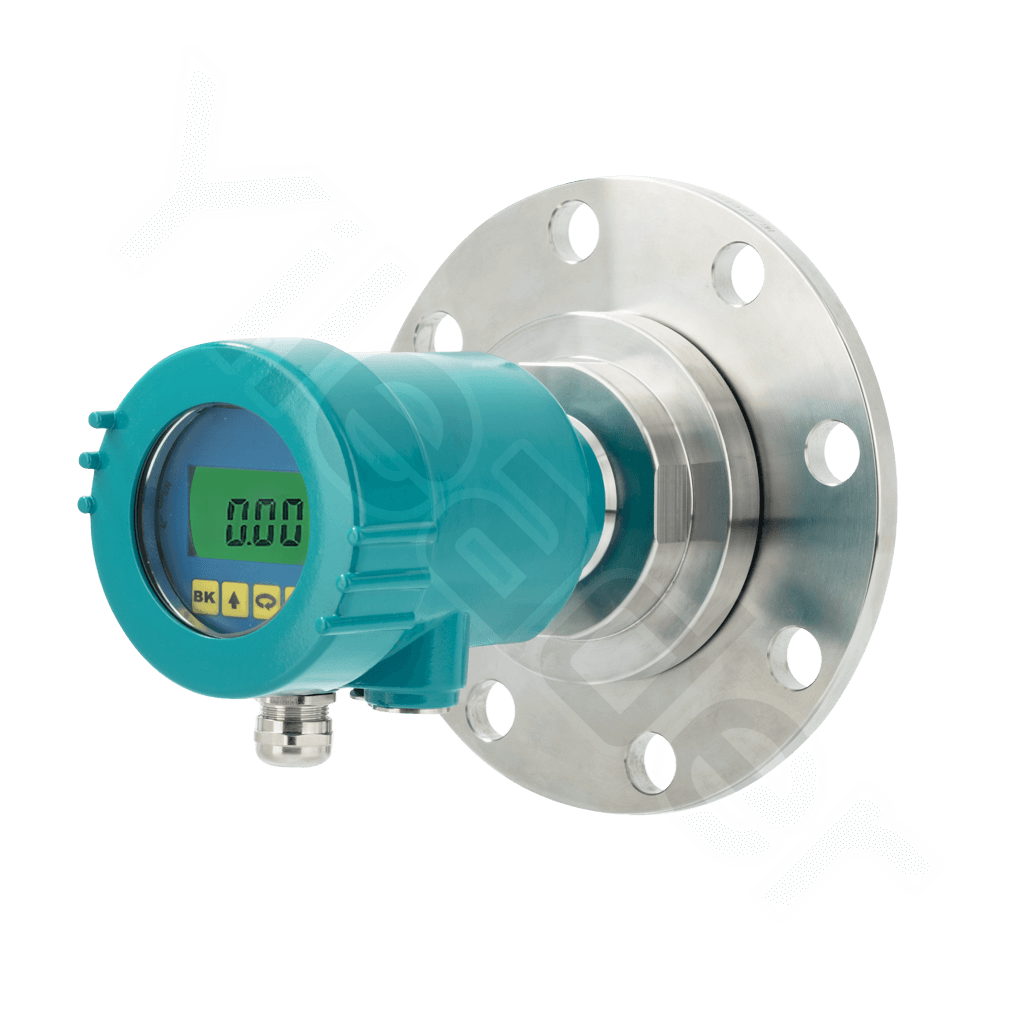

智能雷達物位計

調頻連續波雷達液位計的原理為雷達在罐頂發射電磁波，電磁波碰到介質反射後被雷達接收，接收信號與發射信號之間的頻率差δf 與到介質表麵的距離 R成一定比例關係：R= C（速度）*δf（頻率差）/2/K （調頻斜率）。因為光速 C 和調頻斜率 K 已知，因此算出頻率差δf ，便可得到雷達安裝位置到料麵的距離 R，再通過已知的罐體總高，減去雷達到料麵的空間距離（簡稱空高），得出料位的高度。

技術參數

結構形式	一體型、分體型	原件形式	水滴型透鏡天線
外殼材質	SUS304、SUS316、鋁合金	發射角	3度
發射頻率	80GHz	環境溫度	-25 ~ 60℃
過程溫度	-40 ~ 250℃	適用壓力	0 ~4.0 MPa（可約定）

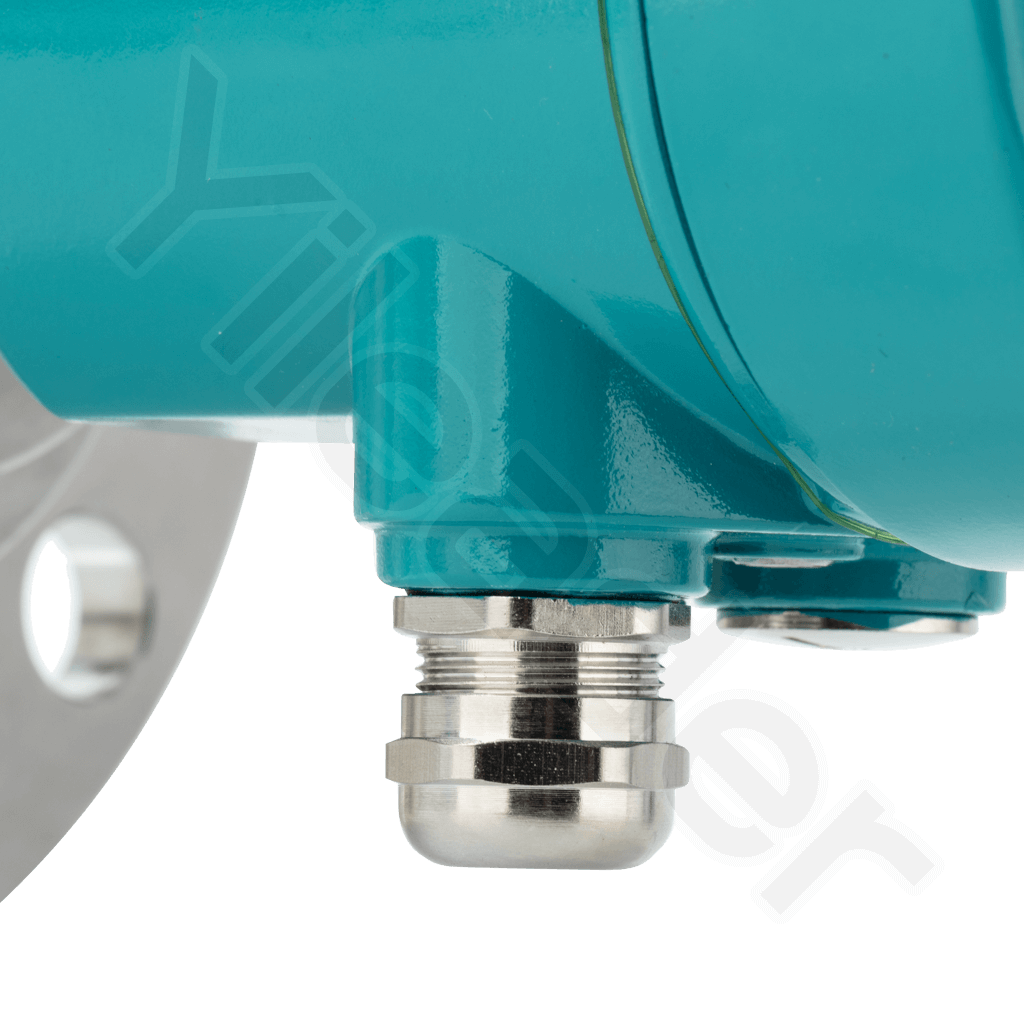

精度	±1mm	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA、RS485	防護等級	IP65、IP66
認證	本安、隔爆	電源電壓	220VAC、24VDC
