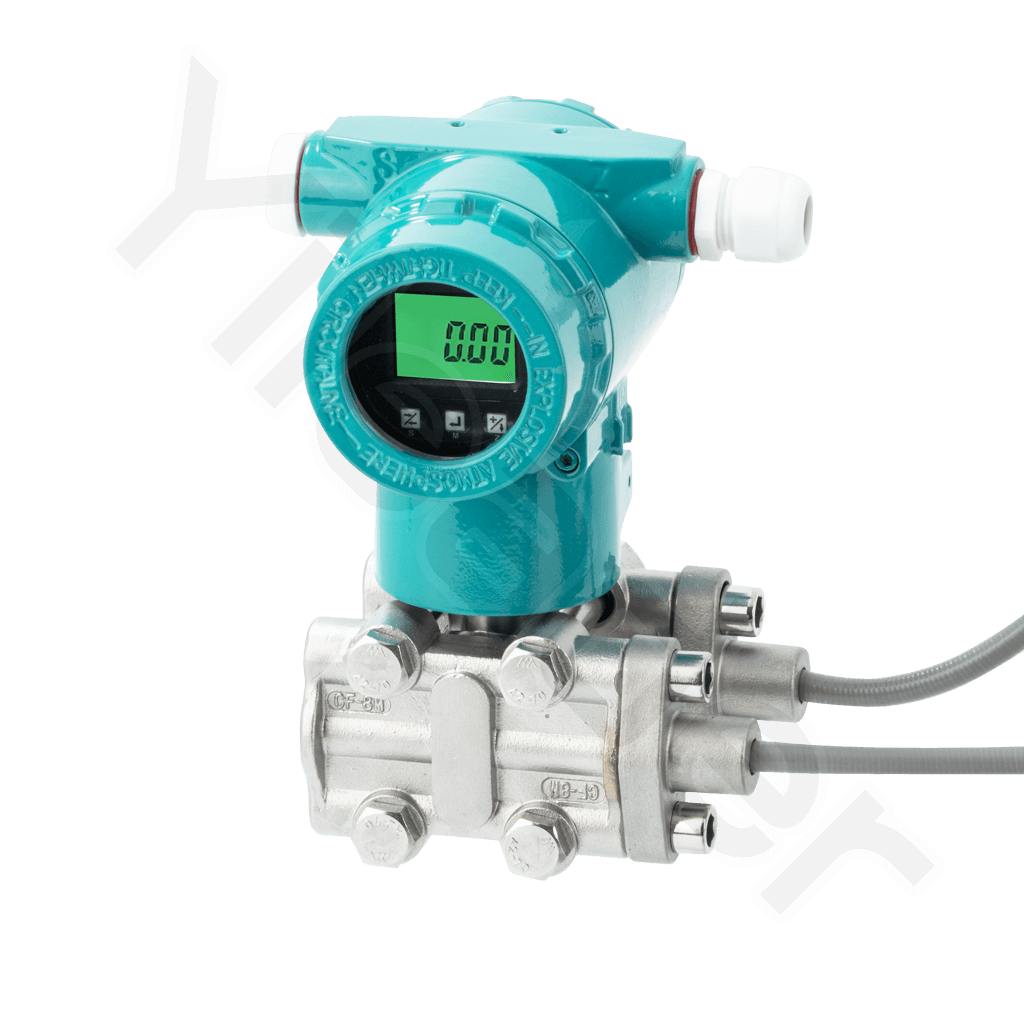

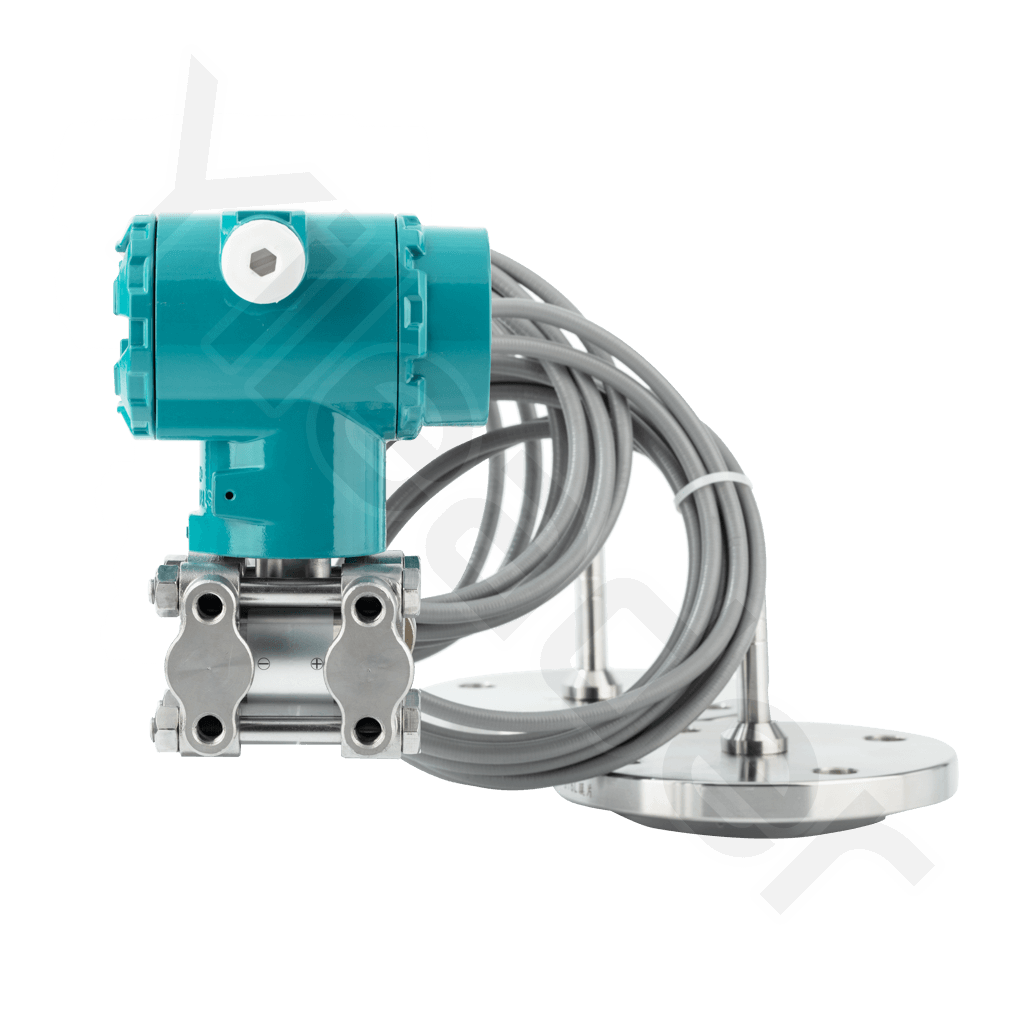

雙法蘭差壓變送器

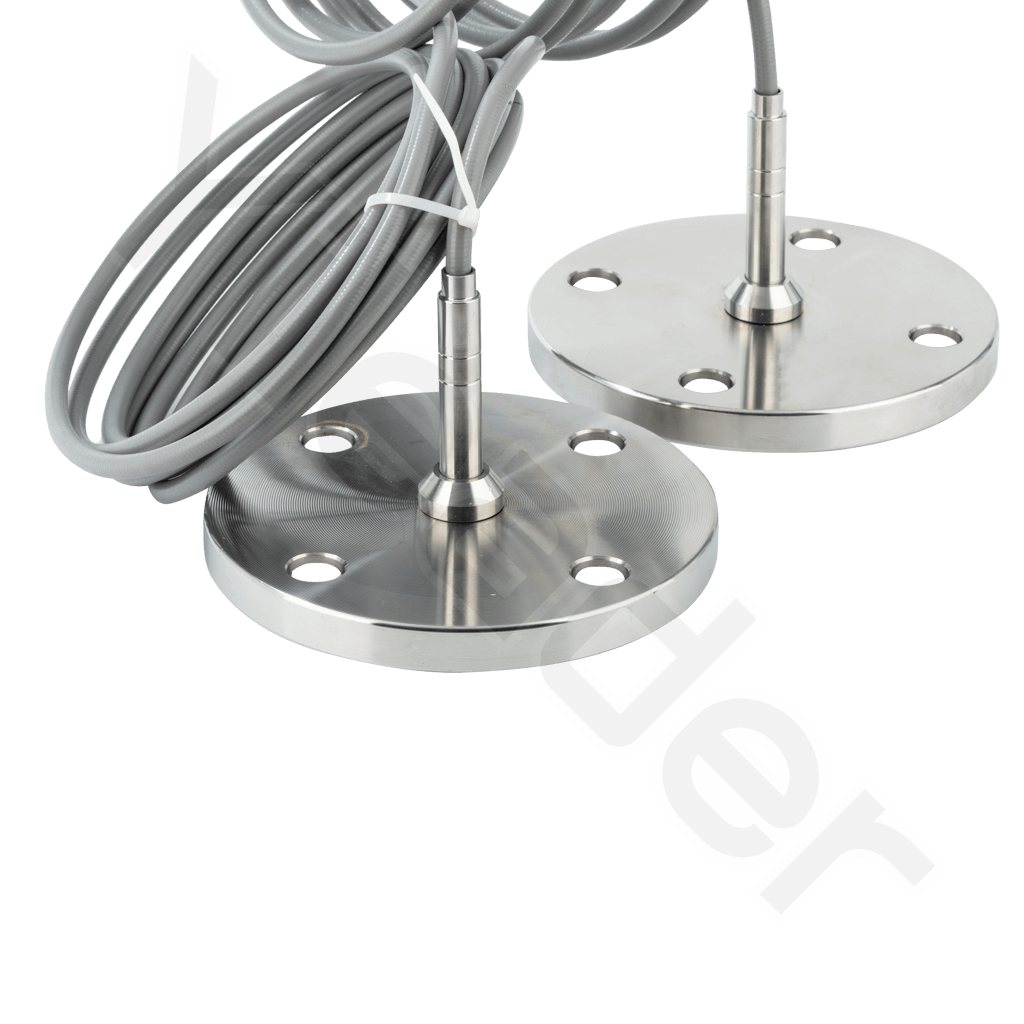

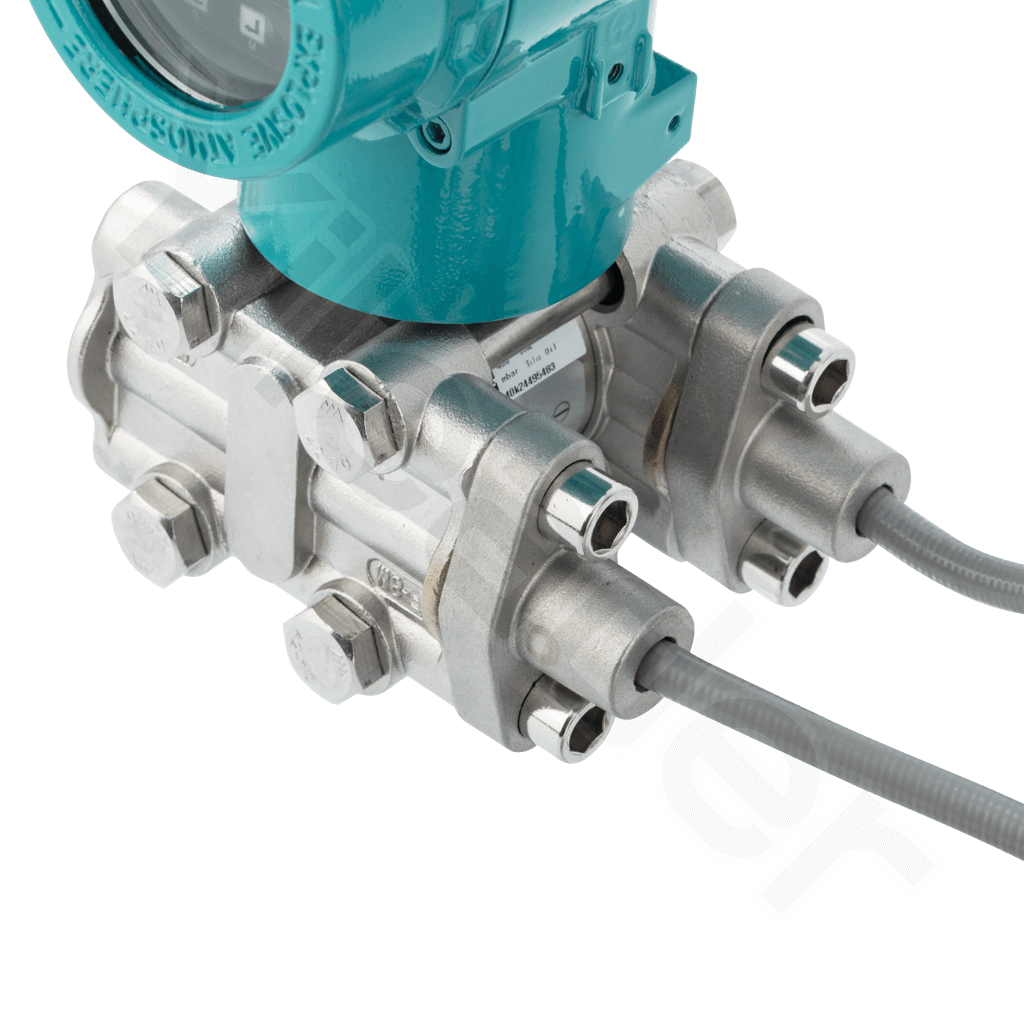

雙法蘭差壓變送器由兩個關鍵部分構成：‌測量膜盒組件‌與‌電子信號處理單元‌。其中測量膜盒組件包含兩個法蘭接口，分別連接被測介質的正壓側（高壓端）與負壓側（低壓端）。每個法蘭內部裝有高精度壓力傳感器（通常為電容式或擴散矽式），其表麵覆蓋一層隔離膜片，該膜片通過毛細管與變送器主體內的填充液（如矽油）相連。當被測介質流入正、負壓側法蘭時，兩側壓力分別作用於隔離膜片。例如，在測量儲罐液位時，正壓側法蘭連接罐底（承受液體靜壓力+罐內氣體壓力），負壓側法蘭連接罐頂（僅承受氣體壓力），兩側壓力差即反映液位高度。壓力差通過填充液傳遞至傳感器表麵，導致傳感器內部電容值（電容式）或電阻值（擴散矽式）發生變化。以電容式傳感器為例，壓力差使動極板與定極板間距改變，電容值隨之線性變化，變化量與壓力差成正比。傳感器輸出的微弱電信號（如毫伏級）經變送器內部的放大電路、溫度補償電路及線性化處理電路轉換為標準信號（如4-20mA DC或數字信號HART、RS485）。例如，某型號變送器在0-100kPa差壓範圍內，可輸出4-20mA電流信號，其中4mA對應0kPa，20mA對應100kPa，實現壓力差與電信號的線性映射。

技術參數

結構形式	分體式	連接方式	法蘭、支架
外殼材質	SUS304、SUS316、鑄鋁合金	法蘭材質	SUS316L
電極材質	316L、哈氏合金C-276、哈氏合金C、鉭、	環境溫度	-25 ~ 70℃
過程溫度	-25 ~ 100℃	適用壓力	-100-100kPa -500-500kPa
精度	±0.075%	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA、HART協議、RS485	防護等級	IP65、IP66
認證	本安、隔爆	電源電壓	24VDC
