微差壓變送器

微壓差變送器（外文名：DR）是工業實踐中用於測量微小壓力差的變送器，主要應用於石油管道、水利水電、鐵路交通、智能建築、航空航天等領域，並擴展至HVAC係統、潔淨室、汙水處理及建築自動化等場景。其通過介質壓力作用於傳感器膜片產生微位移，改變電阻並經電子線路轉換為4～20mA、0～5V等標準信號輸出。該設備量程覆蓋±50Pa至100KPa，綜合精度0.5%FS，供電電壓24DCV，耐壓為量程三倍，適應溫度-20～85℃，具備IP65防護等級。采用可變電容傳感技術並配備液晶顯示功能。核心元件選用316不鏽鋼或哈氏合金材質，支持HART總線協議與RS485通信。安裝需水平放置並定期校準，適用於液體、氣體及蒸汽介質壓差監測。

技術參數

結構形式	一體式	安裝方式	螺紋、支架
外殼材質	SUS304、SUS316、鑄鋁合金	緊固件件材質	SCM435\SUS630\SUH660

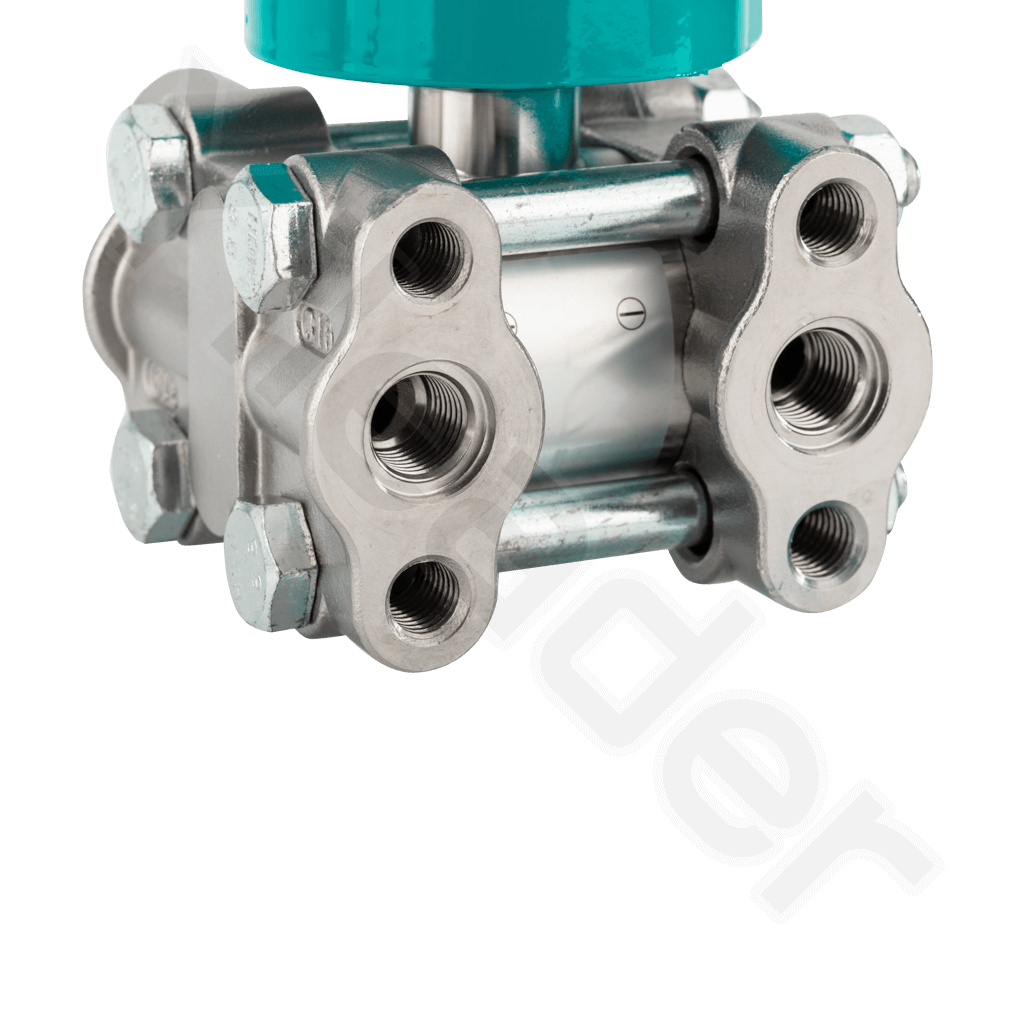

膜片材質	SUS316L、哈氏合金C-276、鉭、蒙乃爾	環境溫度	-25 ~ 70℃
過程溫度	-25 ~ 100℃	適用壓力	±50pa-100kPa

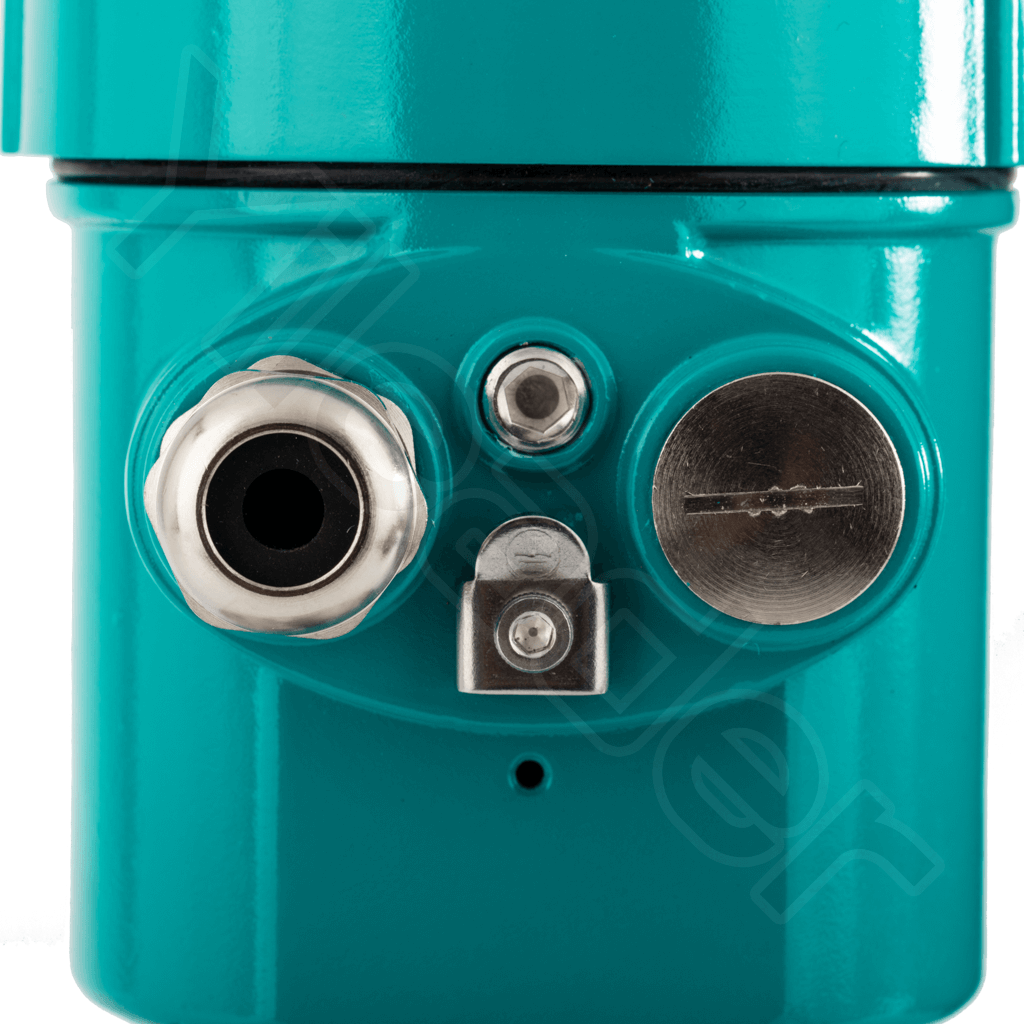

精度	±0.075%	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA、HART協議、RS485	防護等級	IP65、IP66
認證	本安、隔爆	電源電壓	24VDC
