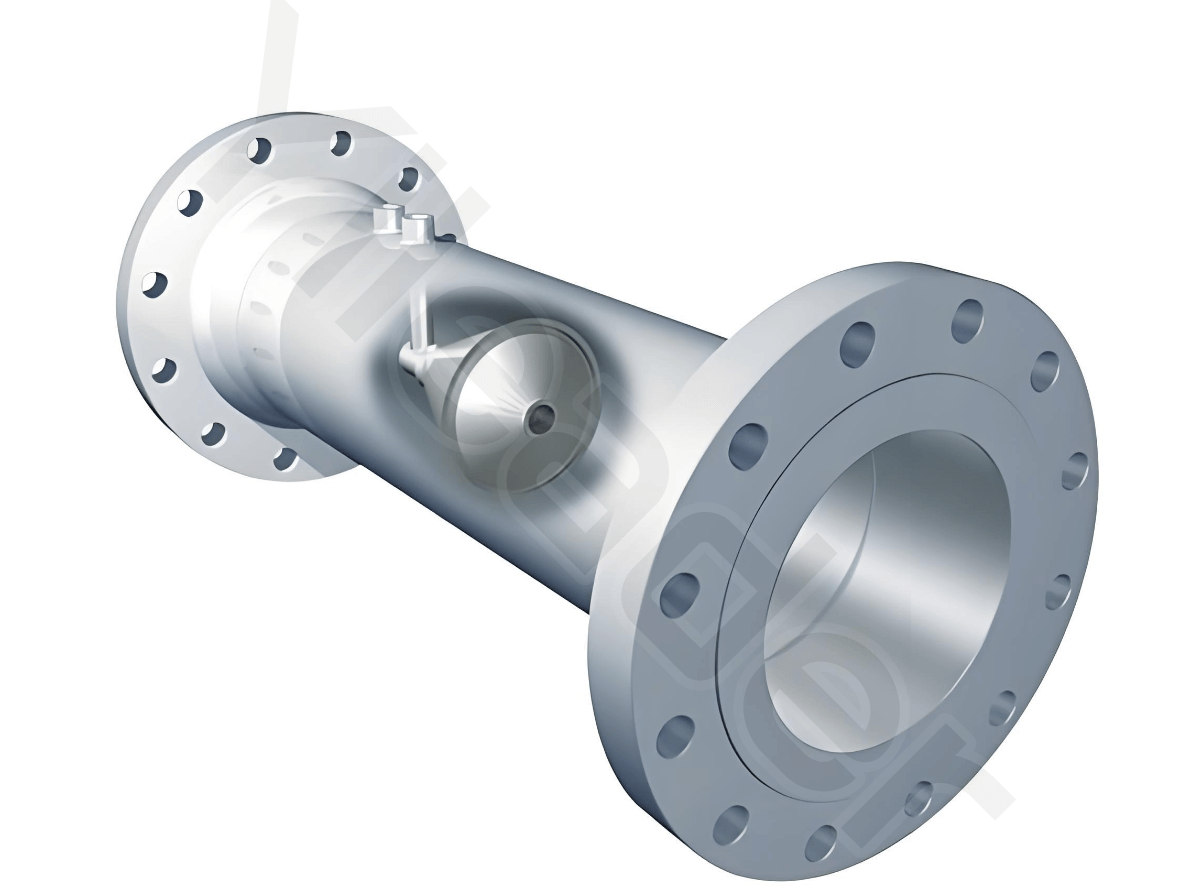

V錐流量計

V錐流量計工作原理是當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，於是在標準孔板前後便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前後產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。

技術參數

結構形式	法蘭式、對夾式	連接方式	法蘭連接、焊接連接
外殼材質	碳鋼、SUS304、SUS316	測量口徑	DN50-DN500
介質	氣體、液體	環境溫度	-25 ~ 80℃
過程溫度	-25 ~ 300℃	適用壓力	1.0 MPa、1.6 MPa、4.0 MPa（可約定）
精度	±1.0%	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA，RS485	防護等級	IP65、IP67
認證	本安隔爆	電源電壓	24VDC
